Профессиональное удаление навоза жидкой и твердой фракции из помещений беспривязного содержания КРС.

Полное описание

Скреперная система навозоудаления предназначена для профессионального удаления навоза жидкой и твердой фракции из помещений беспривязного содержания КРС.

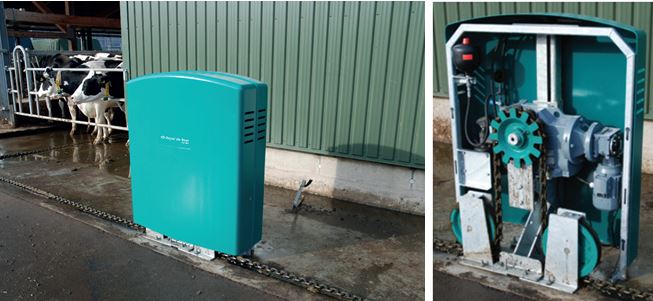

Станция привода сочетает в себе преимущества долговечного, износостойкого цепного привода с тихоходным редуктором и простоты конструкции обладающей компактными размерами с широкими возможностями вариантов монтажа.

 Приводная станция оборудована: «прямой» передачей крутящего момента от электродвигателя к редуктору, импульсным электронным датчиком положения «инкодер» для точной регистрации возвратно поступательному направлению движения скрепера вперед и назад, промышленным «тихоходным» редуктором не требующим обслуживания на протяжении всего срока эксплуатации, обеспечивающим скорость движения скреперов не более 2,7 м/мин, направляющими роликами цепи 2 шт. диаметром не менее 320 мм., оборудованные двумя радиальными не обслуживаемыми подшипниками каждый, а также, звездочкой привода цепи изготовленной из чугуна

Станция привода оборудована системой гидравлического либо механического натяжения цепи встроенным в раму с функцией автоматической корректировки (подстройки) уровня натяжения контура, системой гидравлических дросселей с ручным управлением и баком аккумулятором гидравлической жидкости натяжения и одновременно защитой передачи тягового усилия.

Приводная станция оборудована защитным полимерным кожухом полностью закрывающий все узлы и агрегаты приводной станции с двух сторон с функцией блокировки несанкционированного доступа и крепиться к бетонной поверхности пола с помощью химических анкеров М12х200 мм., изготовленных из нержавеющей стали.

Рама станции, имеет защитное покрытие выполненное методом нанесения глубокой горячей гальванизации металла.

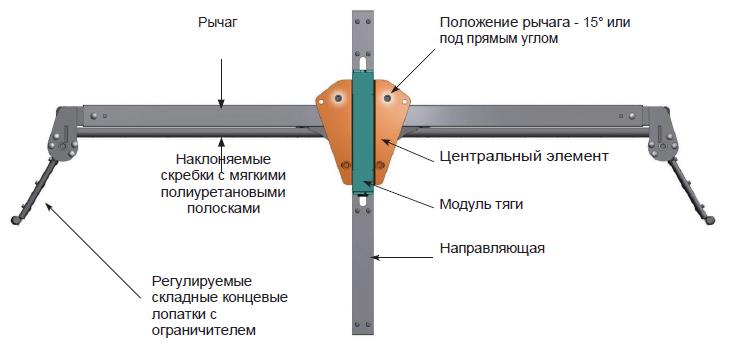

Скребок скрепера  со скользящей центральной направляющей длиной 3 м обеспечивает постоянную поперечную стабилизацию скребка, при неравномерной загрузке крыльев, на протяжении движения по всему навозному проходу.

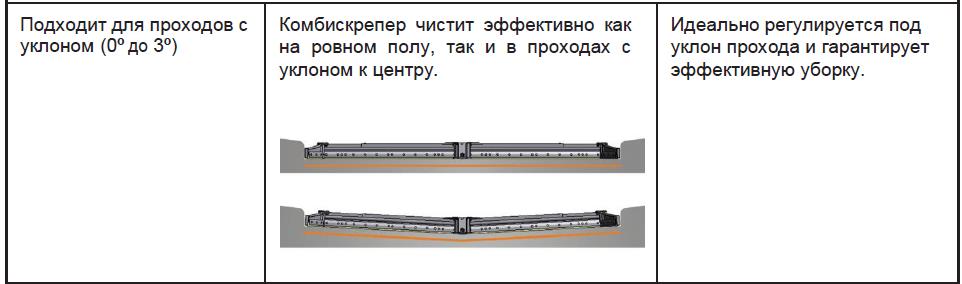

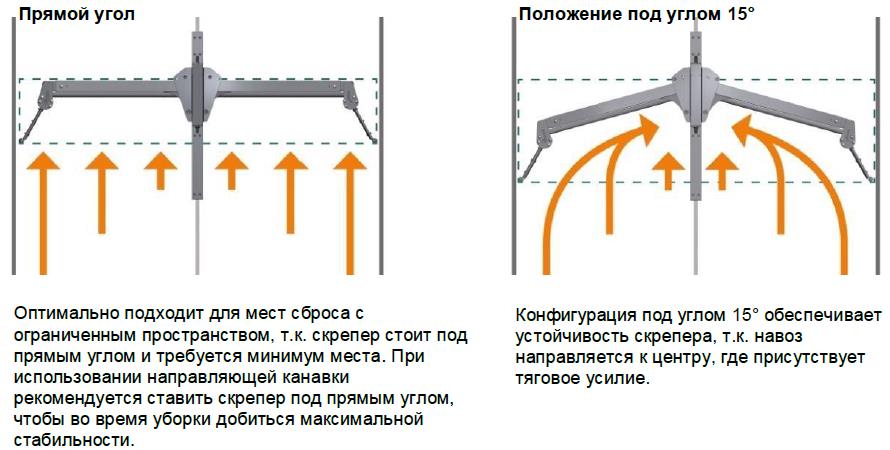

Самоцентрирующиеся торцевые крылья в сочетании с откидными свободно подвешенными крыльями скребка, позволяющими плавно подстраиваться под продольную и поперечную кривизну навозного прохода, в совокупности обеспечивают высочайшей качество уборки навоза из помещения.

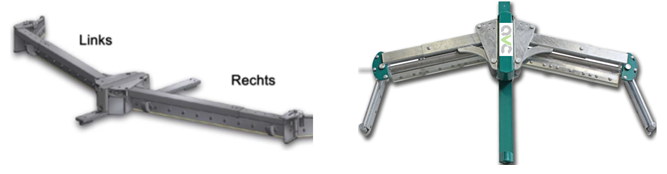

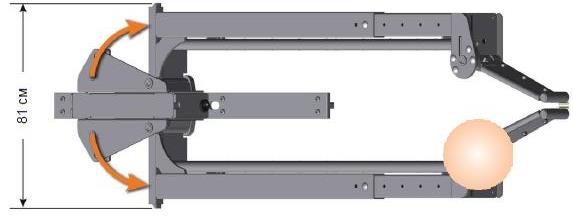

Складные рычаги

Оба рычага можно сложить к центру прохода.

Для этого необходимо убрать штифты на центральном элементе скрепера. Если скрепер движется назад (движение назад), оба рычага сложатся самостоятельно. Для полного складывания – необходимо разблокировать

Обводной (угловой) ролик для цепи – 4 шт для одного замкнутого контура системы автоматического удаления навоза. Обводной ролик изготовлен из металла, диаметром 320 мм., оборудован двумя радиальными, не обслуживаемыми подшипниками качения и заключен в наружный корпус размером 500х600 мм. Защитное покрытие выполненное методом нанесения глубокой горячей гальванизации металла.
Каждый обводной ролик крепиться к бетонной поверхности пола с помощью 4 шт., химических анкеров М12х200 мм., изготовленных из нержавеющей стали.

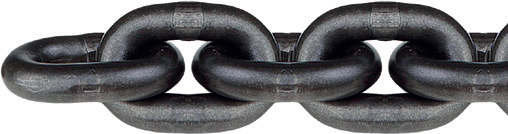

Цепь круглозвенная 13мм. (DIN 32895-G80)  – 1 комплект

Цифровой программируемый пуль управления дает возможность реализовать любые, даже самые высокосложные схемы уборки, транспортировки, переработки и утилизации навоза в автоматическом режиме, обеспечивая полную безопасность животных и исключая ошибки вызванные человеческим фактором.

Пульт управления дает возможность :

• Программирования времени включения движения скрепера до 48 раз в сутки, задавая собственные настройки для летнего и зимнего графика движения, оборудован магнитным датчиком положения;
• Гибкой настройки Функции распознавания препятствий с возможностью программированием числа новых включений после столкновения с препятствием и величины расстояния на которое возвращается скрепер ;
• Гибкой и удобной настройки пороговой величины температуры автоматического перехода на зимний график движения скрепера, в зависимости от температуры внутри помещения (Система антизамерзания);
• Программирования манеры движения;
• Подключения и синхронизации работы с насосами станции перекачки стоков, сепаратором навоза, доильным залом, биогазовой установкой, миксерами гомогенизаторами навоза, всякого рода нориям, шнекам и т.д.
• Гибкой настройки Функции плавного сброса навоза;
• Постоянного мониторинга и анализа данных о движении скрепера.
• Возможность добавления новых функций, напр., автоматическая калибровка настроек системы защиты коров, функция   Boost, функция мобильной парковки, ручной доступ в зону лечения или доступ в защищенный режим.

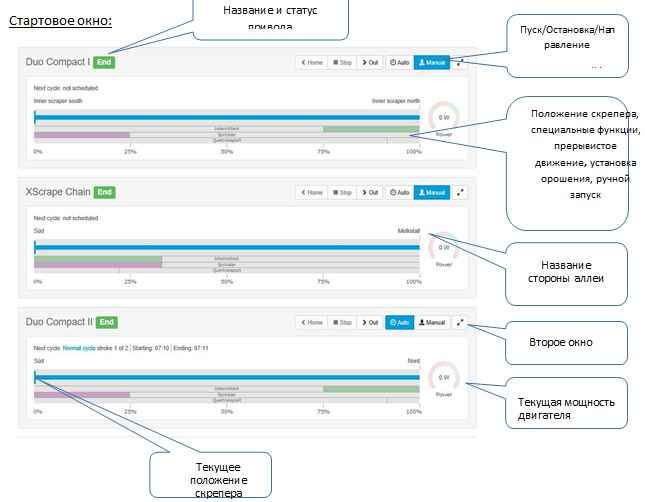

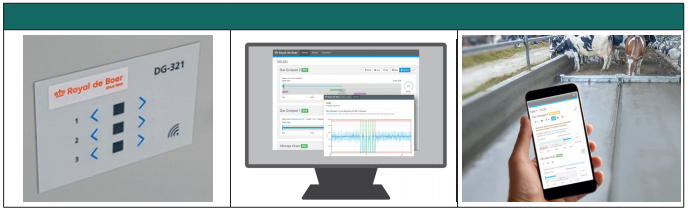

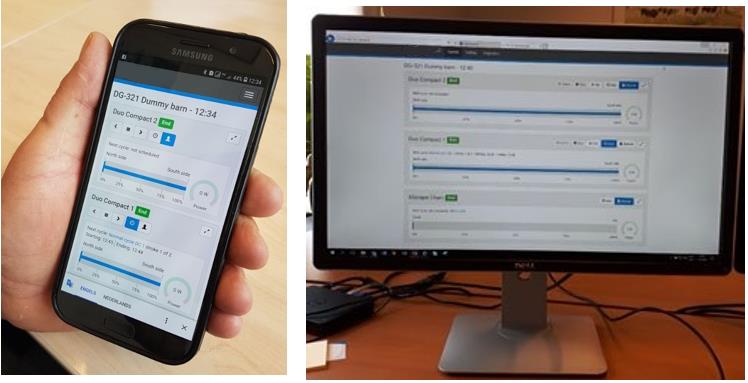

• Взаимодействие между DG-321 и пользователем с использование расширенных функций  HMI (интерфейс веб-браузера) осуществляется через интерфейсы аппаратного обеспечения: WiFi, Ethernet, USB 2.0. Доступ к интерфейсу возможен через веб-браузер множества устройств, например с ноутбука или смартфона. Через веб-интерфейс можно выполнять настройки, просматривать статистику и установленные значения.

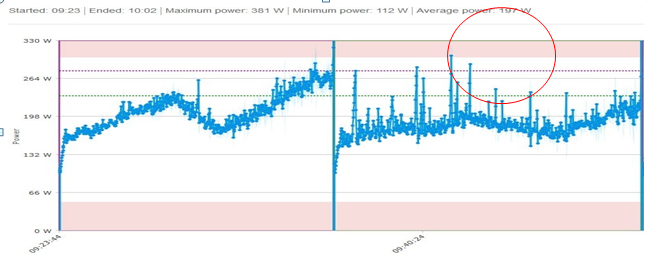

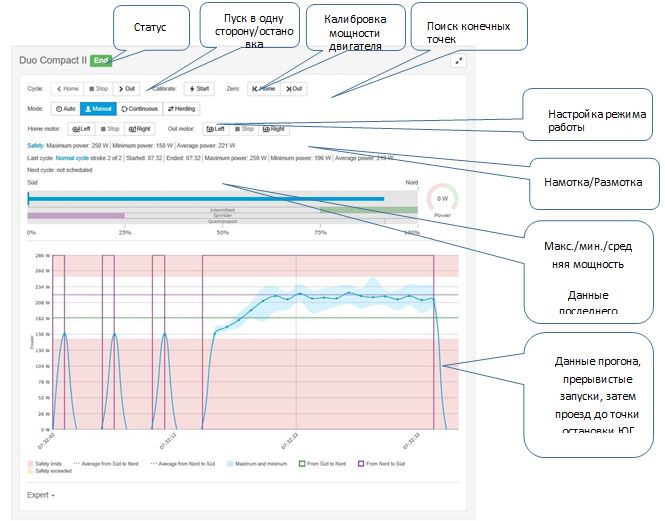

Точность настройки системы защиты коров в основном зависит от ровности пола в алее. Представленный в этом меню диагностики стандартный график наглядно показывает расход эффективной мощности во время прогона:
