Система автоматического смыва навоза в коровнике

Полное описание

Система промывки обеспечивает эффективную и беспроблемную очистку проходов и зон ожидания в коровнике. Она работает полностью автоматически, требует минимального обслуживания и, таким образом, обеспечивает чистоту коров с минимально затраченными усилиями.

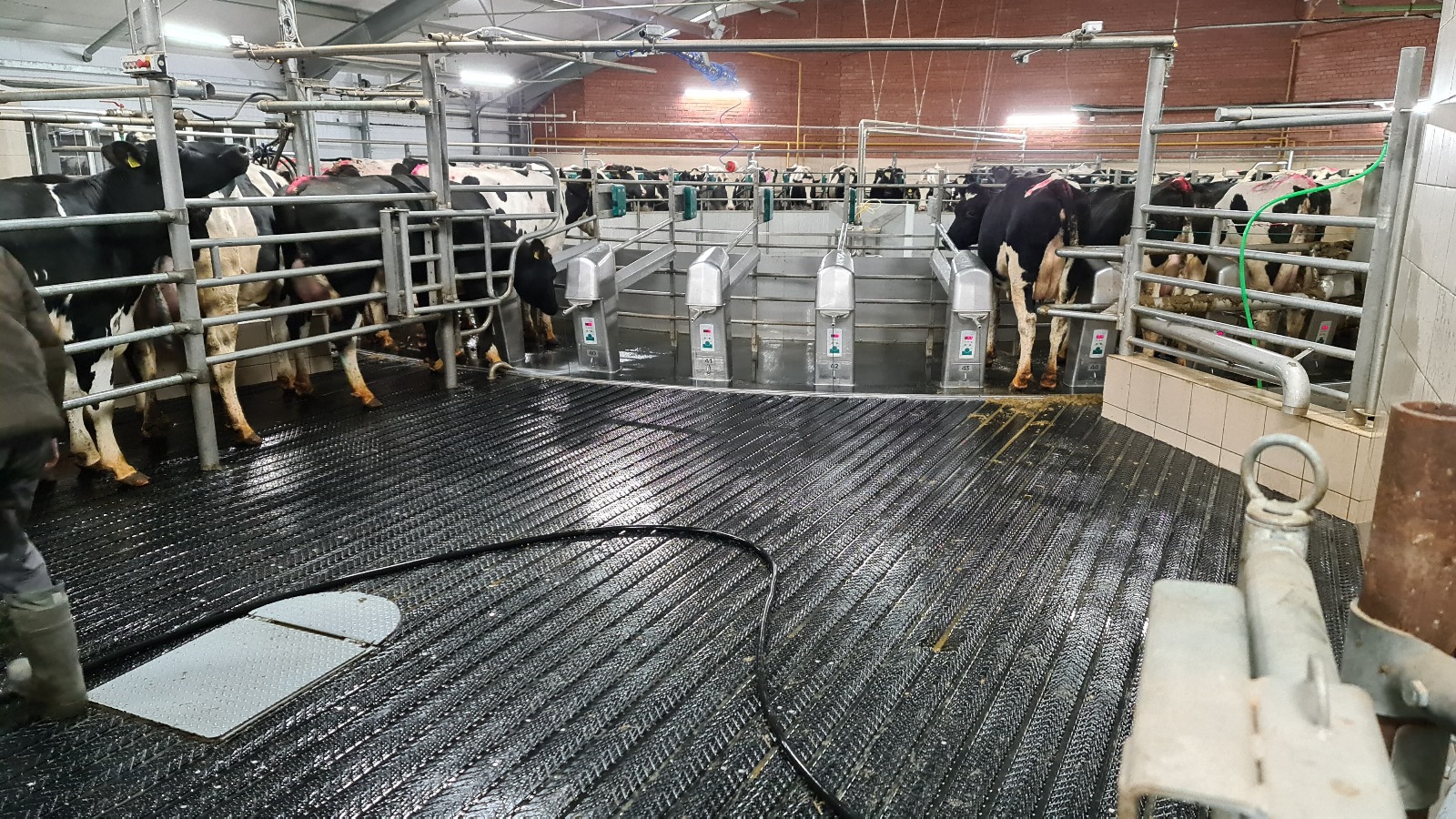

Комплекс оборудования, позволяющий в течении нескольких минут, мощным потоком вторично используемой воды либо осветленной жидкой фракцией после сепарирования, очистить от навоза помещения с большой площадью либо там где применение скреперной системы невозможно. Например доильные и преддоильные залы - накопители, а так же галереи. Данная система обеспечивает:

• Экономию воды;
• Экономию трудозатрат и времени;
• Улучшение санитарных условий;
• Простоту установки и обслуживания;
• Высокую надежность и длительный срок службы.

Смыв осуществляется пневмоуправляемыми клапанами, которые устанавливаются в пол помещения. Необходимое количество клапанов зависит от размеров помещения.

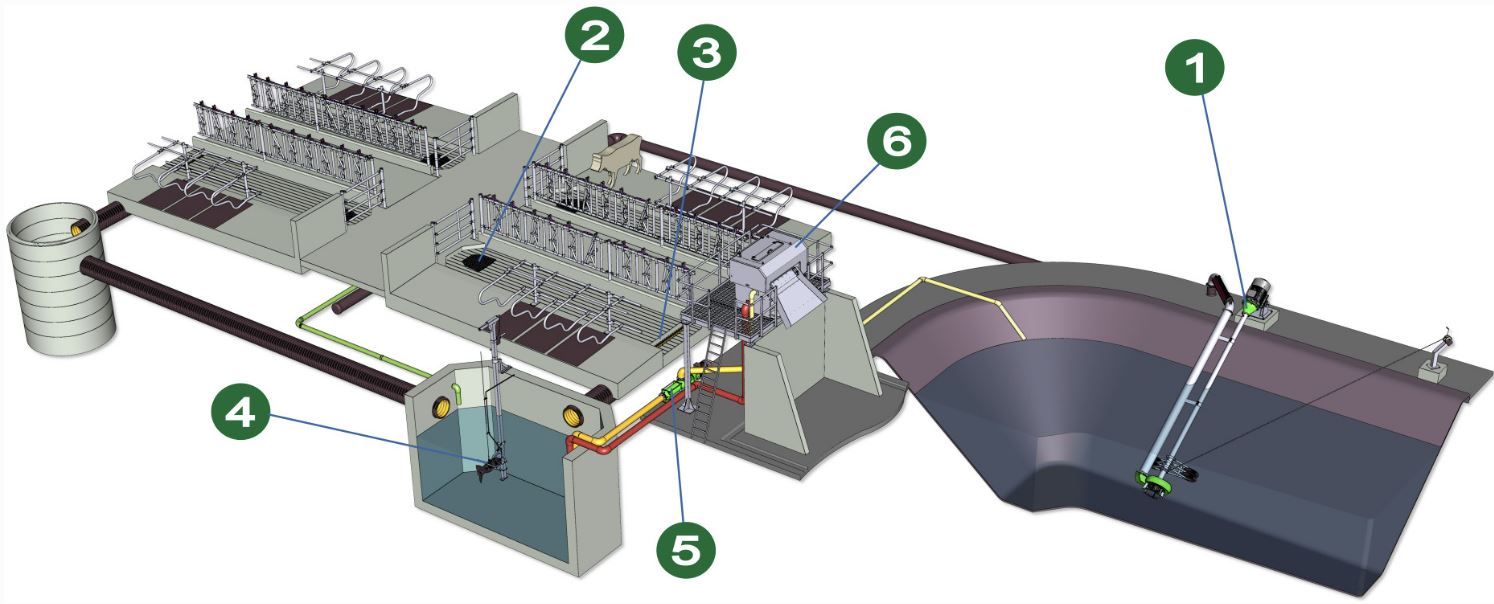

1. Промывочный насос

промывочный насос подает к промывочным клапанам промывочную воду из лагуны. Промывочный насос должен быть рассчитан на высокую производительность. Установка происходит непосредственно на наклонной плоскости на краю лагуны.

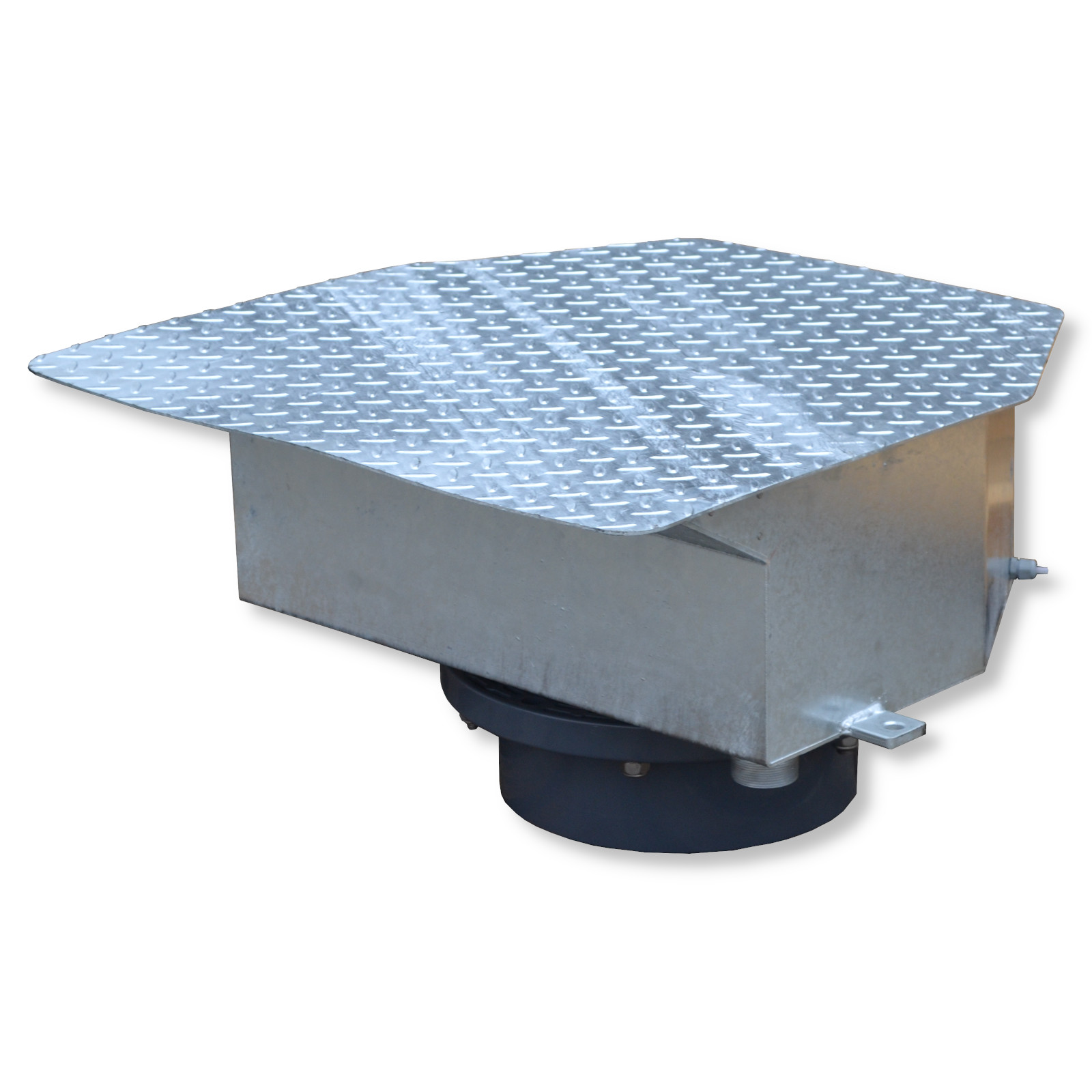

2. Донный клапан

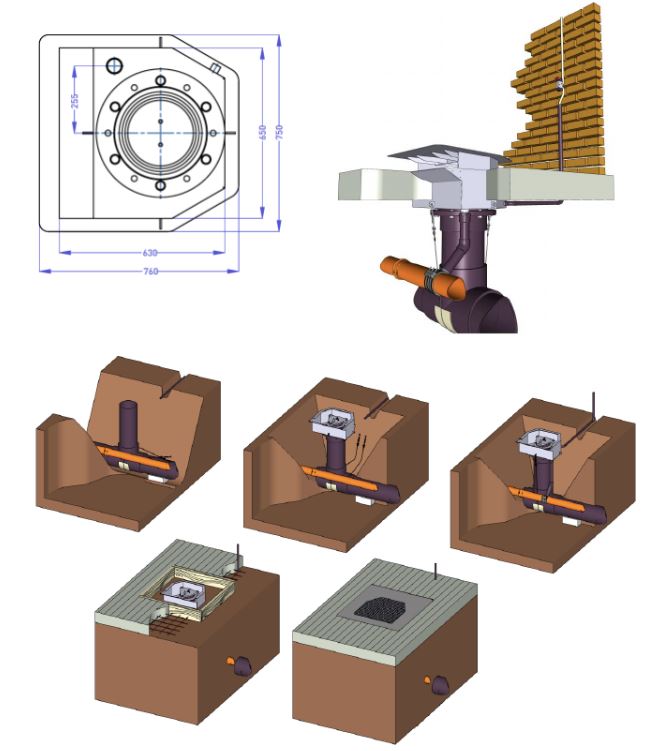

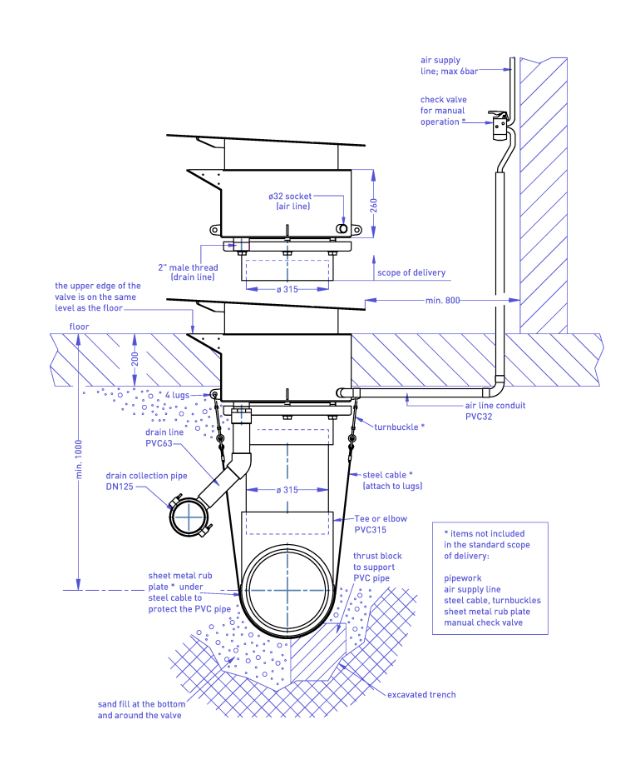

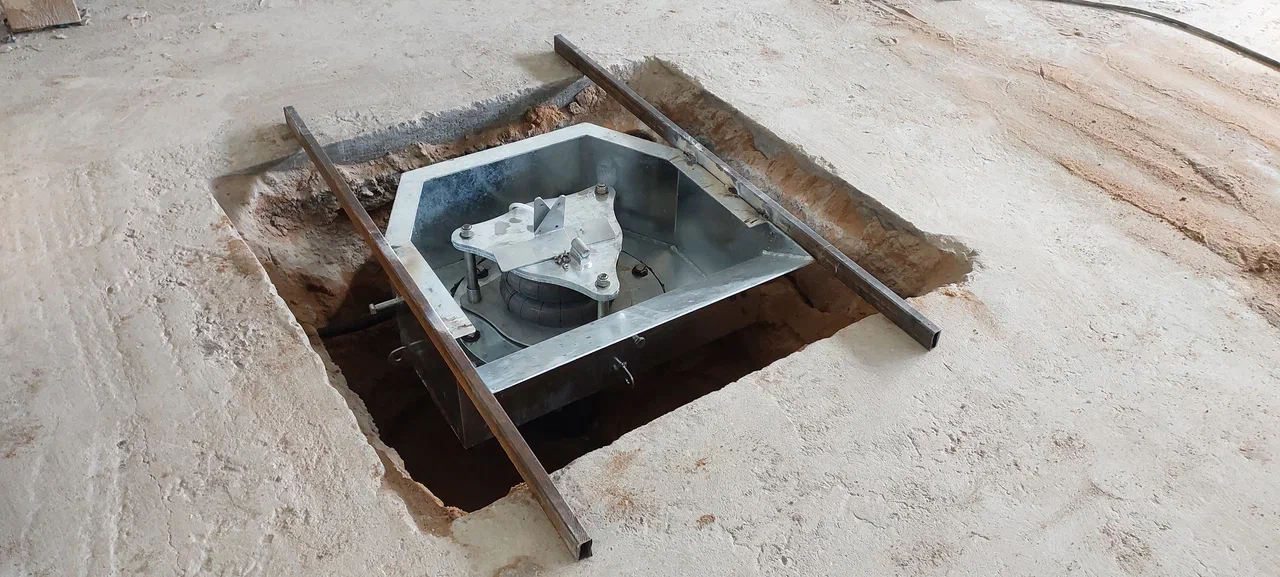

автоматическая система открывает клапаны промывки пола с помощью пневматического управления в соответствии с запрограммированным временем переключения. Напольный сливной клапан. Промывочный клапан устанавливается в бетонном полу прохода или в зоне ожидания, и промывочная вода подается снизу через напорную трубу диаметром 300 мм. Промывочный клапан оснащен запорным клапаном с пневматическим управлением.

3. Сливной желоб

после процесса промывки промывочная вода поступает через дренажный канал в поперечный канал в приемную яму

4. Погружной миксер

промывочная вода смешивается с жидким навозом в сборной яме

5. Подающий насос

 подающий насос наполняет сепаратор жидким навозом

6. Сепаратор навоза

сепаратор отделяет твердые частицы, а очищенная таким образом жидкая фракция возвращается в отстойник в качестве оборотной промывочной воды
